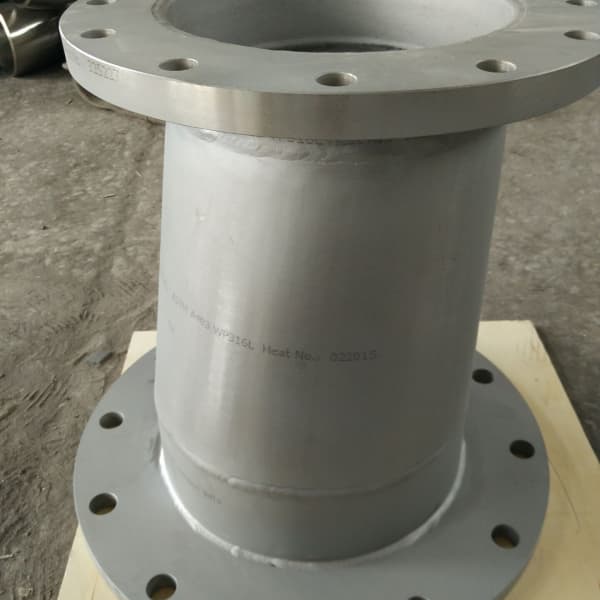

Fabrikasjon av rørspoler

A prefabrikkert rørspoleer det du får når et verksted bygger en del av prosessrøret ditt --rør, fittings, flenser, støtter, alt sveiset, inspisert, hydrotestet og merket - før det sendes til nettstedet ditt. Mannskapet på stedet gjør sveisingen-. Alt i mellom skjer i en kontrollert butikk.



Grunnen til at EPC-entreprenører fortsetter å bevege seg mot prefabrikkerte er enkel: butikksveiser kjøres med 95–98 % første-godkjenning, mens feltsveisinger kjører med 85–95 % avhengig av vær og tilgang. For et sveiseprosjekt på 1000- betyr dette gapet på 10–13 % 100–130 færre reparasjonssveiser – og kostnadsforskjellen mellom etterarbeid på bakken versus etterarbeid i en kontrollert butikk er omtrent 3×.

Materiale × Standard × Størrelsesreferansematrise

Dette er tabellen du trenger før tilbudsforespørselen går ut. Den kartlegger legeringene vi regelmessig prefabrikkerer til ASTM/ASME-standardene som styrer dem, størrelsesområdene som oftest bestilles, og dokumentasjonsnivået de fleste prosjekter krever.

Materialgruppe	Typiske karakterer	Gjeldende standarder	Felles størrelsesområde (NPS)	Vanlige tidsplaner
Rustfritt stål (austenittisk)	304/L, 316/L, 321, 310	ASTM A312 / A358 / A813 / A814	NPS 1/2" – 24"	Sch 10S – 80S
Rustfritt stål (dupleks)	2205 (S31803/S32205), super dupleks 2507 (S32750)	ASTM A790 / A928	NPS 1/2" – 24"	Sch 10S – 80S
Nikkellegering (Ni-Cr-Mo)	Hastelloy C276 (N10276), C22 (N06022)	ASTM B619 / B622	NPS 1/2" – 12"	Sch 10S – 80S
Nikkellegering (Ni-Cr)	Inconel 625 (N06625), Inconel 600 (N06600)	ASTM B444 / B705	NPS 1/2" – 12"	Sch 10S – 80S
Nikkel-jern-krom	Incoloy 825 (N08825), 800H (N08810)	ASTM B423 / B705	NPS 1/2" – 12"	Sch 10S – 80S
Nikkel-kobber	Monel 400 (N04400)	ASTM B165 / B725	NPS 1/2" – 12"	Sch 10S – 80S
Karbonstål (for ikke-korrosiv bruk)	A106 Gr.B, A333 Gr.6, A335 P11/P22	ASTM A106 / A333 / A335	NPS 1/2" – 36"	Sch 40 – XXS



For de fleste GCC-raffineri- og europeiske kjemiske fabrikkspoler er arbeidshestene 316/L for generell service, 2205 for sjøvann og kloridservice, og Hastelloy C276 / Inconel 625 for syre- og-høytemperaturservice. Karbonstål A106 Gr.B vises i bruks- og dampledninger.



Sveiseparametermatrise - tallene som går i WPS

For hver materialgruppe må sveiseprosedyren holde seg innenfor et spesifikt parametervindu. En god WPS for prefabrikkert arbeid spesifiserer fyllmetallet, varmetilførselsområdet, grensen for interpass-temperatur, dekkgassen og PWHT-kravet (eller forbudet). Matrisen nedenfor er hva de mest kvalifiserte prosedyrene følger; ditt prosjekt WPS kan stramme eller løsne disse basert på ASME Seksjon IX-kvalifisering.

Materialgruppe	Fyllmetall (AWS A5.14)	Varmeinngang (kJ/mm)	Interpass Temp Max (grad)	Skjerming / Bakside	PWHT påkrevd?
316/L rustfri	ER316L / ER308L	0.5 – 2.0	Mindre enn eller lik 150	Argonrotrensing (99,99 % Ar)	Ingen
2205 dupleks	ER2209 (Ni over-matchet)	0,5 – 2,5 (vanligvis 1,0 – 1,5 for TIG-rot)	Mindre enn eller lik 150	Argonrotspyling + N₂ bakside valgfritt	Aldri(ødelegger fasebalansen)
2507 super dupleks	ER2594 (Ni over-samsvart)	0,5 – 2,0 (strammere vindu)	Mindre enn eller lik 100	Argonrotspyling + N₂-bakside	Aldri
C276 / C22	ERNiCrMo-4 (C276) / ERNiCrMo-10 (C22)	0.5 – 2.0	Mindre enn eller lik 150	Argonrotrensing, bakside med høy-renhet	Nei (lavkarbon)
Inconel 625	ERNiCrMo-3	0.5 – 2.0	Mindre enn eller lik 150	Rensing av argonrot	Ingen
Incoloy 825	ERNiFeCr-2 eller ERNiCrMo-3	0.5 – 2.0	Mindre enn eller lik 150	Rensing av argonrot	Nei (Ti stabilisert)
Karbonstål A106 Gr.B	ER70S-3 / ER70S-6 (GTAW) eller E7018 (SMAW)	1.0 – 3.0	Mindre enn eller lik 250	Ingen nødvendig	Påkrevd over 19 mm vegg pr. B31.3



Kritiske regler fra denne matrisen:

Tilpass fyllstoffet til grunnmetallkjemien.Bruk C276 filler på C22 uedelt metall og du mister HAZ-korrosjonsfordelen du betalte for. Bruk ER2209 på 316L og du lager en korrosjonscelle ved sveisen.

Dupleks og superdupleks mottar aldri PWHT.Hvis en produsent foreslår PWHT for 2205 eller 2507, stopp bestillingen. PWHT i området 600–950 grader utfeller sigmafasen og ødelegger fasebalansen.

Varmetilførsel har både en nedre og en øvre grense.For lavt på dupleks gir høy ferritt + nitrider (kald sprekkrisiko); for høy gir sigma + chi faser (tap av korrosjonsmotstand).



Dimensjonstoleranser - Tallene som avgjør om spolen din passer på nettstedet

En spole som er 5 mm for lang eller 2 graders rotasjon vil ikke installeres. Produsentens jobb er å holde disse dimensjonene før forsendelse; inspektørens jobb er å verifisere dem før aksept. Dette er toleransene de fleste prosjekter spesifiserer i henhold til ASME B31.3 §328.

Toleransetype	Typisk grense (ASME B31.3)	Hvorfor det betyr noe
Sentrert-til-senterlengde	± 3 mm	Lang spolen samsvarer ikke med=feltomarbeid
Ansiktslengde-til-ansiktslengde	± 3 mm	Flens-til-tilpasningsfeil
Sentrum-til-ansikt	± 3 mm	Filial utsalgssted
Vinkel-/flensrotasjon	± 0,5 grader	Bolt-hullsfeil → pakningsfeil
Flensflateparallellisme (gap)	Mindre enn eller lik 0,5 mm over overflaten	Pakningsforsegling
Intern feiljustering ved sveis (hei-lo)	Mindre enn eller lik 1,6 mm for NPS Mindre enn eller lik 24	Sveisekvalitet / spenningskonsentrasjon
Filial utsalgssted	± 3 mm	Forsterkningsputen passer-opp
Ovalitet	Mindre enn eller lik 1 % av OD (typisk)	Flens passer-opp, pakninger

Alt utenfor disse grensene er omarbeid. En god produsent sjekker dimensjonene etter montering-OG etter sveising (sveisekrymping kan trekke dimensjonene ut av toleransen med 1–2 mm).



Størrelser, skjemaer og konfigurasjonsalternativer

Vi prefabrikkerer spoler fra NPS 1/2" opp til NPS 36", i enkle-spoler opp til ca. 12 m lange og 8 tonn. Større sammenstillinger deles opp i transportable moduler og settes sammen på stedet.

Konfigurasjon	Typisk bruk	Notater
Enkel-spole med flenser i begge ender	Knyt-mellom to faste punkter	Mest vanlig; enkleste frakt
Multi-spoleenhet (overskrift + grener)	Kompressorstasjoner, manifoldrør	Tyngre; kan kreve delt forsendelse
Spole med sveisede beslag (albuer, tees, reduksjonsstykker)	Prosessrøroppsett per isometrisk	Fittings til ASME B16.9 (stumsveis) eller B16.11 (sokkel/gjenget)
Spole med sveisede grenforbindelser	Instrumentkoblinger, prøveledninger, avløp	Full-penetrasjonssveiser; forsterkningsputer der det er nødvendig
Spole med integrerte støtter / saler	Skrens-utstyr, fartøysdyser	Per tegning

Endeforberedelser er vanligvis ASME B16.25 faser (37,5 grader standard, 22,5 grader for tynne vegger) for stumpsveisede skjøter; glatte ender eller flenser for flensede skjøter; gjengede eller muffe-sveisede ender for små-hullforbindelser.



Størrelser og standarder for de mest-bestilte materialene

For legeringene vi prefabrikkerer oftest (316L, 2205, C276, 625), er de typiske konfigurasjonsmønstrene:

Materiale	Mest vanlige NPS-område	Mest vanlige timeplan	Mest vanlige beslag	Fyllmetall
316/L rustfri	NPS 2" – 12"	Sch 10S, 40S	B16.9 buttweld (albuer med lang radius, like tees, konsentriske reduksjonsstykker)	ER316L
2205 dupleks	NPS 2" – 8"	Sch 40S, 80S	B16.9 buttweld	ER2209 (Ni over-matchet for fasebalanse)
Hastelloy C276	NPS 1" – 6"	Sch 40S, 80S	B16.9 buttweld	ERNiCrMo-4
Inconel 625	NPS 1" – 6"	Sch 40S, 80S	B16.9 buttweld	ERNiCrMo-3

For sure serviceprosjekter (overholdelse av NACE MR0175) er hardhetsgrensen for sveiser 22 HRC maks for karbonstål, 32 HRC maks for dupleks - må produsentens WPS demonstrere samsvar gjennom hardhetstesting på PQR.



Sveiseprosesser som brukes i prefabrikkerte spolefremstilling

De fleste prefabrikkerte butikker bruker en kombinasjon av prosesser valgt for materialet og leddposisjonen:

Behandle	ASME seksjon IX	Typisk bruk	Fordeler
GTAW (TIG)	Prosess 141	Rotpassasje, tynnvegg, legeringsmaterialer	Rot av høyeste kvalitet, ingen slagg
SMAW (pinne)	Prosess 111	Fyll og hette, karbonstål	Allsidig, lav utstyrskostnad
GMAW (MIG)	Prosess 135	Karbonstålfylling, produksjon	Høy avsetning
FCAW (flukskjerne)	Prosess 136/137	Produksjon av karbonstål	Høy produktivitet, alle-posisjoner
SAW (nedsenket bue)	Prosess 121	Stor diameter, tung vegg	Svært høy avsetning
Kombinert GTAW + SMAW	141 + 111	Legering og rustfri produksjon	TIG-rotkvalitet + SMAW-fyllingsproduktivitet
Orbital GTAW	141 (automatisert)	Liten boring rustfri, pharma	Konsekvent automatisert kvalitet

Butikkflatposisjonen (1G) er mye mer produktiv enn feltsveising - første-pass UT/RT-godkjenning går vanligvis på 95–98 % i butikk mot 85–95 % i felt.



Ikke-destruktiv undersøkelse - Hva inspektøren forventer å se

I henhold til ASME B31.3 avhenger NDE-omfanget av væskeservicekategorien (normalt, kategori M eller høyt-trykk / kategori D). Typisk for prefabrikerte spoler for prosessanlegg:

Service	VT	PT	MT	RT	UT
Normal væskeservice (vann, luft, damp)	100%	10 % rot/hette	-	10 % stussveis	-
Kategori M (giftige væsker)	100%	100%	-	100 % stumpsveis	-
Sur service (NACE MR0175)	100%	100%	-	100 % stumpsveis	+ hardhet Mindre enn eller lik 22 HRC
Høy-temperatur/høyt-trykk	100%	100%	-	100 % stumpsveis	100%

Hydrostatisk testing ved 1,5 × designtrykk × (S_test / S_design spenningsforhold), holdt Større enn eller lik 10 minutter uten trykkfall - i henhold til ASME B31.3 §345. Dette er den siste aksepttesten før forsendelse.



Dokumentasjonspakke - What to Request with Every Spool Delivery

For GCC og europeiske prosjekter er dokumentasjonspakken like viktig som selve spolen. Mangler en av disse og varekvitteringen vil holde leveringen din:

Dokument	Standard	Ansvar	Notater
Mill Test Certificate (MTC)	NO 10204 3.1 eller 3.2	Mølle	Per varme; kjemi + mekanisk
Sveiseprosedyrespesifikasjon (WPS)	ASME seksjon IX	Produsent	Per materiale-tykkelse-fyllerkombinasjon
Procedure Qualification Record (PQR)	ASME seksjon IX	Produsent	Test sveise rekord
Sveiser ytelseskvalifisering (WPQ)	ASME seksjon IX	Produsent	Per sveiser, per material-prosess-posisjon
Weld Map / Weld Traveler	Prosjektspesifikasjon	Produsent	Sveise-ID → sveiser-ID → NDE-resultater
NDE-rapporter (RT/UT/PT/MT)	ASME B31.3 / Seksjon V	Fabrikator (tredje-vitne om nødvendig)	Per sveis
Hydrostatisk testrapport	ASME B31.3 §345	Produsent	Testtrykk, varighet, resultater
Dimensjonell inspeksjonsrapport	ASME B31.3 §328	Produsent	Toleranseverifisering
PMI-verifiseringsrapport	Prosjektspesifikasjon	Produsent eller tredjepart-	For legering eller kritisk service
PED-samsvarsvurdering	PED 2014/68/EU	Fabricator (varslet organ for kategori I-IV)	Nødvendig for europeisk trykkutstyr
Varmebehandlingsrapport (hvis PWHT)	ASME B31.3	Produsent	Tids-temperaturrekord
Overflatebehandling / Coating Report	Prosjektspesifikasjon	Produsent	Hvis FBE, 3LPE, maling, etc.
Materiale Opprinnelse / Opprinnelsesland	Prosjektspesifikasjon	Mølle / fabrikat	Påkrevd for toll- og GCC-opprinnelsesregler
NACE MR0175 / ISO 15156-erklæring	NACE / ISO	Produsent	For sure servicelinjer
Tredje-utgivelse av inspeksjon	SGS / BV / TUV / etc.	Tredjepart	Vitne eller hold-punktfrigivelse

For GCC-prosjekter (Saudi Aramco, SABIC, QatarEnergy, ADNOC) utvides dokumentasjonslisten ytterligere: dobbel-merking (varmenummer på rør OG på sertifikat), AVL-samsvar, opprinnelsessertifisering og noen ganger prosjektspesifikke-inspeksjonsskjemaer. Be om en dokumentoverføringsliste (DTL) på RFQ-stadiet slik at du vet hva som kommer med forsendelsen.



Hvorfor prefab sveisekvalitet slår feltsveisekvalitet

Tallene forteller historien:

Metrisk	Feltsveising	Handle prefab
Første-godkjenning av UT/RT	85–95%	95–98%
Sveisers produktivitet	2–3 sveiser/mann-dag	6–8 sveiser/mann-dag (butikkposisjoner + jigg)
Værforsinkelser	Regn / vind / kulde stopper hele produksjonen	Innendørs butikk, ingen værpåvirkning
Begrensninger for nettstedtilgang	Stillas, begrenset plass, forhøyet arbeid	Posisjoneringsanordninger på-bakkenivå
NDE oppsettstid	Betydelig (mobilt mannskap på stedet)	I-huset RT/UT, umiddelbart
Etterarbeidskostnad per sveis	2–3× original (kuttet ut,-sveis på nytt,-inspiser på nytt på stedet)	1,5× original (i-butikkomarbeid er raskere)



For et 1000-sveiseprosjekt er forskjellen mellom 95 % og 98 % første{15}}godkjenning 30 lagrede omarbeidingssveiser. Ved 500–700 perreworkonfield, 500–700perreworkonfield, 5000 per omarbeid i butikk (lavere fordi ingen mobilisering), er besparelsene omtrent $30 000 i direkte omarbeid – og det er før man teller tidsplangjenoppretting og kvalitetsrisiko.



Typiske bruksområder for prefabrikkerte rørspoler

Industri	Hvor prefabrikerte spoler brukes
Olje og gass (oppstrøms)	Brønnhoderør, manifolder, produksjonsmanifolder, undersjøiske umbilical termineringssammenstillinger
Olje og gass (midtstrøm)	Kompressorstasjoner, pumpestasjoner, målestasjoner, rørledninger-
Raffineri / petrokjemi	Reaktortilførselsledninger, destillasjonskolonnerør, FCC-rør, hydrokrakkerrør
Kjemisk bearbeiding	Reaktorrør, syreoverføringsledninger, varmevekslersamlinger
Kraftproduksjon	Kjeltilførselsrør, dampledninger, FGD scrubber sirkulasjonsrør, kjølevannsystemer
Marine / offshore	Sjøvannskjølerør, brannvannssystemer, ballastledninger, drivstoffoverføring
Avsalting	RO-pumping med høy-, sjøvannsinntaksrør, avvisningslinjer for saltvann
LNG / kryogen	Kaldeboksrør, kondenseringsseksjon, etylenanlegg
